雙路溫度導熱油熱量表

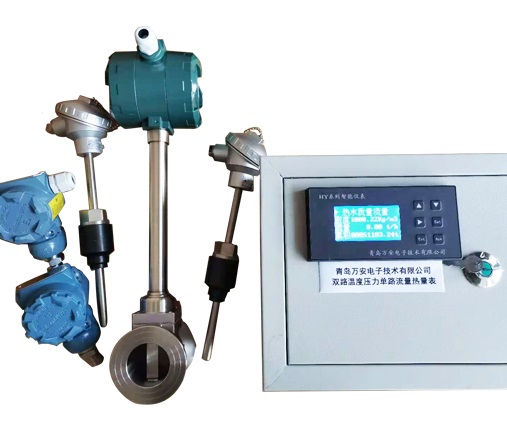

導熱油熱量表包含一臺渦街流量傳感器，兩支熱電阻采集溫度信號，一臺熱量表。顯示兩路溫度，一路流量。如果現場工況需要，可以分別在冷端和熱端各安裝一臺渦街流量傳感器，熱量表就可以顯示兩路的溫度，兩路流量。

WF-LUGB渦街流量傳感器簡介

     渦街流量計屬于速度式流量計，基于卡門渦街原理而研制，可廣泛用于測量液體，比如，自來水，導熱油等。氣體和蒸汽（飽和蒸汽，過熱蒸汽）的體積流量和質量流量。渦街流量計廣泛用于石油，化工，輕工，動力供熱，環保，市政，電力等行業。

WF-LUGB渦街流量傳感器特點

1、蒸汽，氣體，液體均能測量

2、壓力損失小

3、測量體積流量時不需要補償

4、結構簡單，無運動磨損的部件

5、精度高，可靠性高，不需要現場調試

6、安裝簡單，維護方便

7、可進行遠距離傳輸流量信號，與計算機聯網，實現集成管理

WF-LUGB渦街流量傳感器技術指標

1、測量流體：飽和蒸汽，過熱蒸汽，壓縮空氣，一般氣體，液體等等

2、額定壓力：1.6Mpa，2.5Mpa，4.0Mpa及以上

3、表體材質：304不銹鋼

4、輸出信號：脈沖信號，電流信號

5、電氣接口：M20*1.5

6、環境溫度：-20-60度

7、流體溫度：-20-350度

8、精度等級：液體1.0級，氣體1.5級

9、供電電源：12-24VDC

WF-LUGB渦街流量傳感器流量范圍：

 WF-LUGB渦街流量傳感器選型指南

     傳感器口徑不同，其測量范圍也不同，確定流體在管道的大體的流量范圍，然后選擇合適的配置。

熱電阻

輸出電阻信號給熱量表，熱量表顯示溫度值。

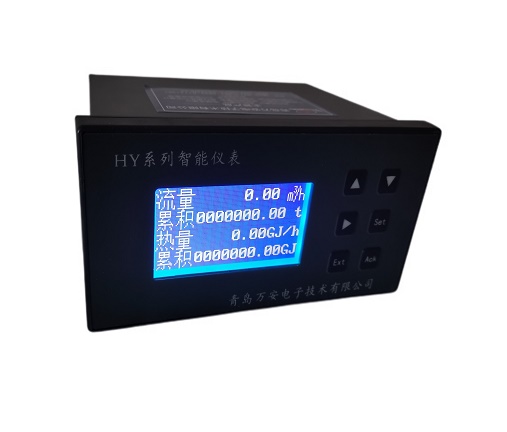

WF-HY系列熱量表參數

1、精度

溫度檢測精度        ≤±0.5℃    壓力測量精度        ≤±0.5％FS

 瞬時流量測量精度    ≤±0.5％FS    累積量精度          ≤±1％

2、儀表輸入信號

  溫度：1—300℃(Pt100鉑熱電阻,三線制)

    流量：  a)體積4—20mA（二線制/三線制）流量變送信號

          b)頻率脈沖流量信號：9999 Hz

          c)差壓4—20mA（二線制/三線制）流量檢測信號

    壓力：4—20mA（二線制/三線制）壓力變送信號

3、停電信息記錄：35次，循環存儲

4、采樣周期：1 S(對于如渦街流量計頻率流量信號，計頻率周期可以設定)

5、熱量定時存儲： 9000次，可選擇時間間隔，循環存儲

6、流量/熱量日累積存儲：500次（即近500天），循環存儲

7、流量/熱量月累積存儲：24次（即近24個月），循環存儲

8、供    電   180—260Vac,47—55Hz,﹤10VA

9、對外供電：24Vdc,100mA

10、外形尺寸：160x80x120 mm 開孔尺寸；；154x74 mm

11、通訊協議

電氣接口：RS--485

軟件協議：Modbus RTU

設備地址：01~247

波 特 率：2400、4800、9600、19200、38400、115200

數 據 位：7、8

停 止 位：1、2

校    驗：無、奇或偶校驗

熱端溫度：30001            整型  1小數位 ℃

冷端溫度：30002            整型  1小數位 ℃

熱端壓力：30003            整型  3小數位 MPa

冷端壓力：30004            整型  3小數位 MPa

停電次數：30005      無符號整型

停電小時：30006      無符號整型

停電分鐘：30007      無符號整型

流    量：30008          長整型  2小數位 m3/h

供熱流量：30010          長整型  2小數位 GJ/h

累積供水：30012    無符號長整型  2小數位 t

累積供熱：30014    無符號長整型  2小數位 GJ

如從1#地址積算儀讀出上述數據的命令幀為：

      01 04 00 00 00 0f b0 0e

以下為管線示意圖
