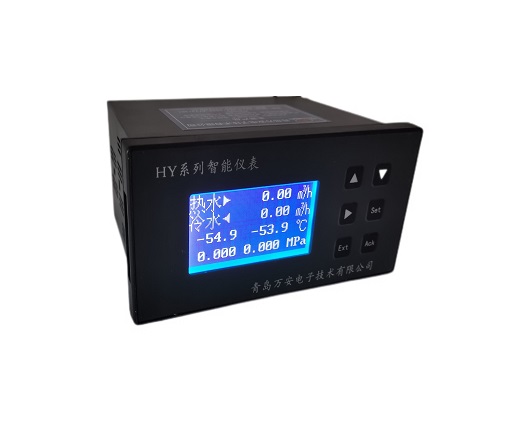

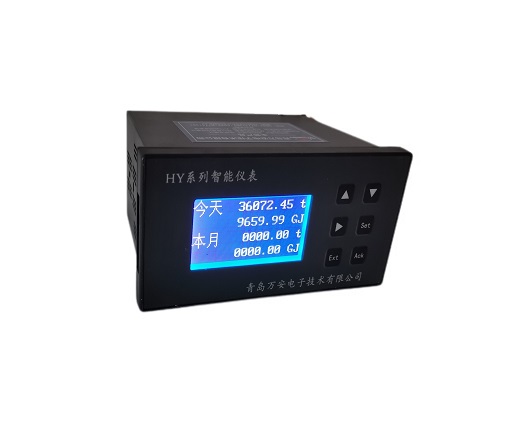

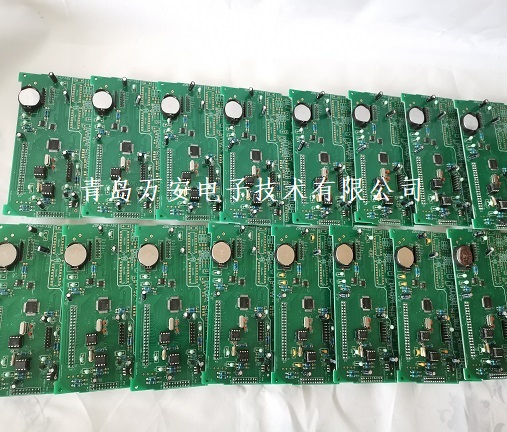

青島萬安HY系列單路流量熱量積算儀特點:
1、可接受兩路脈沖類流量傳感器輸出的頻率信號(如渦街流量傳感器)、差壓類變送器輸出的4-20mA差壓電流信號(如孔板,V錐流量傳感器)或各類流量變送器輸出的4-20mA體積流量電流信號(如液體超聲波流量計,電磁流量計,氣體渦輪流量計,轉子流量計等)。兩支Pt100鉑熱電阻分別檢測熱水和冷水的溫度,兩臺壓力變送器分別檢測熱水和冷水的壓力,熱量積算儀采集信號,進行熱量計算、顯示、存儲及發送。
2、RS-485串行接口,上位機可通過Modbus_RTU協議讀取儀表數據(用戶可選)。
3、流量4-20mA變送輸出功能(用戶可選)。
4、停電信息記錄保存功能。
5、熱量定時記錄保存功能。
6、流量/熱量日累積量記錄保存功能。
7、流量/熱量月累積量記錄保存功能。
8、累積熱量、累積流量預置功能。
9、累積量停電補足與否選擇功能。
青島萬安HY系列單路流量熱量積算儀技術參數
1、精度:溫度檢測精度 ≤±0.3℃;壓力測量精度 ≤±0.5%FS
瞬時流量測量精度 ≤±0.5%FS;累積量精度 ≤±1%
2、儀表輸入信號
溫度:1—150℃(Pt100鉑熱電阻,三線制)
流量:a)體積4—20mA(二線制/三線制)流量變送信號
b)頻率脈沖流量信號:9999 Hz
c)差壓4—20mA(二線制/三線制)流量檢測信號
壓力:4—20mA(二線制/三線制)壓力變送信號
3、停電信息記錄:35次,循環存儲
4、采樣周期:1 S (對于如渦街流量計頻率流量信號,計頻率周期可以設定)
5、熱量定時存儲 9000次,可選擇時間間隔,循環存儲
6、流量/熱量日累積存儲:500次(近500天),循環存儲
7、流量/熱量月累積存儲:24次(近24個月),循環存儲
8、供 電 180—260Vac,47—55Hz,﹤10VA
9、對外供電:24Vdc,100mA
10、外形尺寸:160x80x120 mm 開孔尺寸;;154x74 mm
青島萬安HY系列單路流量熱量積算儀通訊:
電氣接口:RS--485
軟件協議:Modbus RTU
設備地址:01-247
波 特 率:2400、4800、9600、19200、38400、115200
數 據 位:7、8
停 止 位:1、2
校 驗:無、奇或偶校驗
熱水溫度:30001 整型 1小數位 ℃
冷水溫度:30002 整型 1小數位 ℃
熱水壓力:30003 整型 3小數位 MPa
冷水壓力:30004 整型 3小數位 MPa
停電次數:30005 無符號整型
停電小時:30006 無符號整型
停電分鐘:30007 無符號整型
熱水流量:30008 長整型 2小數位 m3/h
冷水流量:30010 長整型 2小數位 m3/h
熱 流 量:30012 長整型 2小數位 GJ/h
失 水:30014 長整型 2小數位 t/h
熱水累積流量:30016 無符號長整型 2小數位 t
冷水累積流量:30018 無符號長整型 2小數位 t
累積熱量:30020 無符號長整型 2小數位 GJ
累積失水:30022 無符號長整型 2小數位 t
例如,上位機從1號地址讀取上述數據,請求命令幀為
0x01 0x04 0x00 0x00 0x00 0x17 0xb0 0x04
