氣體渦輪流量計管道安裝注意事項
1、嚴禁流量計在線焊接管道法蘭,應先拆除流量計后,方可焊接。
2、安裝流量計前應將管道內的雜物、焊渣、粉塵清理干凈。
3、為了便于維修,不影響流體正常輸送,建議依照上圖所示設置旁通管道。
4、為了防止雜質進入流量計,必須安裝過濾器。
5、流量計應水平安裝。建議在流量計后直管段后側安裝鋼制伸縮器(補償器),伸縮器必須符合管道設計的公稱通徑和公稱壓力的要求。伸縮器是作為管道應力的補償及方便流量計的安裝與拆卸。
6、如須垂直安裝時,應在訂貨時注明,產品需做相應配置。安裝使用時,氣流方向應從上至下。
7、流量計安裝在室外使用時,建議加配防護罩,以免雨水浸入或烈日暴曬,而影響流量計使用壽命。
8、流量計周圍不能有強的外磁場干擾及強烈的機械振動。
9、流量計需可靠接地,但不得與強電系統地線共用。

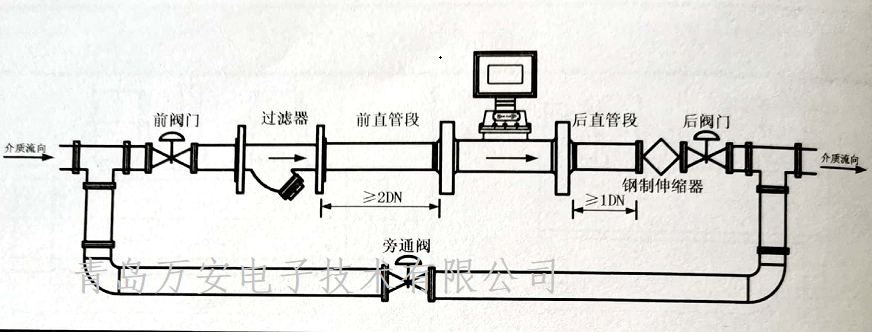

氣體渦輪流量計典型安裝管路系統如下
