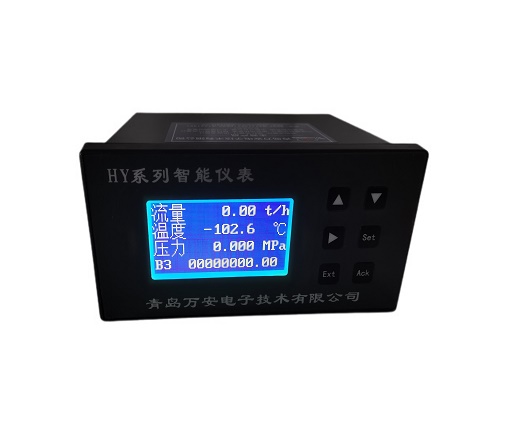

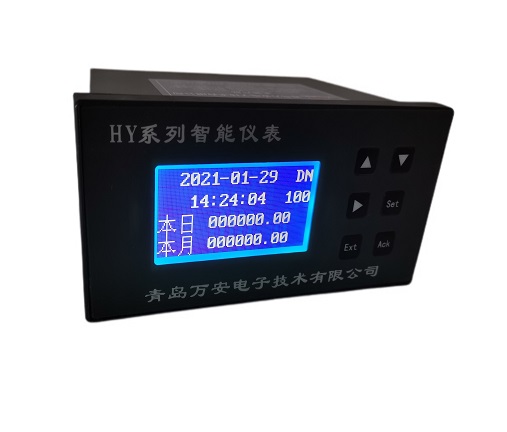

青島萬安HY系列流量積算儀特點：

1、接受脈沖類流量傳感器（如渦街流量傳感器、渦輪流量傳感器等）發出的頻率信號、差壓（如孔板差壓裝置、V錐流量計等）類變送器輸出的4-20mA信號或各類流量變送器輸出的4-20mA體積流量信號。對于需要溫度壓力補償?shù)牧髁繙y(cè)量，本積算儀接收來自壓力變送器的4-20mA壓力變送信號和Pt100熱電阻（也可按用戶要求采用其他如Pt1000、溫度4~20mA變送器等采集溫度信號）檢測的溫度信號進行壓力和溫度補償，也可以按設置的固定溫度和壓力進行補償。

2、RS-485串行接口，上位機可通過Modbus_RTU協議讀取儀表數據。

3、完善的停電信息記錄保存功能。

4、累積流量停電補足選擇功能。

5、實時數據定時保存功能。

6、流量日累積量記錄保存功能。

7、流量月累積量記錄保存功能。

8、高精度（16位二進制）變送輸出功能，可選擇變送輸出溫度、壓力、流量、頻率或差壓的4~20mA信號。（可選）

青島萬安HY系列流量積算儀主要技術參數

1、飽和蒸汽補償：按溫度：100~300℃；按壓力：0~4.5MPa（表壓力）

      過熱蒸汽溫壓補償：溫度：100~450℃；壓力：0~4.5MPa（表壓力）

2、檢測精度：溫度：<±0.5℃

3、流量：頻率脈沖：±1個脈沖     差   壓：±0.1%FS    線性流量：±0.1%FS    壓力：±0.1%FS

4、輸入脈沖頻率：0~9999 Hz

5、停電信息記錄：達35次，循環存儲

6、實時數據存儲：存儲參數：溫度、壓力、流量、累計流量

        存儲：7650次，可選擇時間間隔，循環存儲

             流量日累積存儲：140次（即近140天），循環存儲

              流量月累積存儲：42次（即近42個月），循環存儲

  7、瞬時流量：0.01 t/h、1Kg/h、0.1m3/h、0.001Km3/h、1L/h、0.1L/m、0.1Kg/m

             累積流量：0.01 t、1Kg、1m3、0.01Km3、1L

  8、 壓    力：0.001MPa，0.1KPa，0.01KPa(注：普通氣體可選擇壓力單位KPa)

  9、 頻    率：0.01Hz

 10、密    度：0.0001 Kg/M3（蒸汽或氣體）   0.01 Kg/M3（水或液體）

 11、 對外供電：24Vdc,100mA

 12、報警輸出：繼電器常開觸點，容量220V/1.0A

 13、 儀表供電：180~260VAC，47~53Hz， <10W

14、外形尺寸：160x80x120 mm 開孔尺寸：154x75 mm

HY系列流量積算儀Modbus通  訊（可定制）

接    口：RS--485

協    議：Modbus RTU：

設備地址：01~247

波 特 率：2400、4800、9600、19200、38400、115200

數 據 位：8

停 止 位：1、2

校    驗：無

溫    度：30001      符號整型  1小數位 ℃

壓    力：30002      32位浮點數

瞬時流量：30004      32位浮點數

累積流量：30006      （整數部分）無符號長整型

累積流量：30008      （小數部分）無符號整型

密    度：30009      32位浮點數

輸入流量信號：30011      32位浮點數

停電小時：30013      無符號整型    0小數位 hour

停電分鐘：30014      無符號整型    0小數位 min
