產品介紹

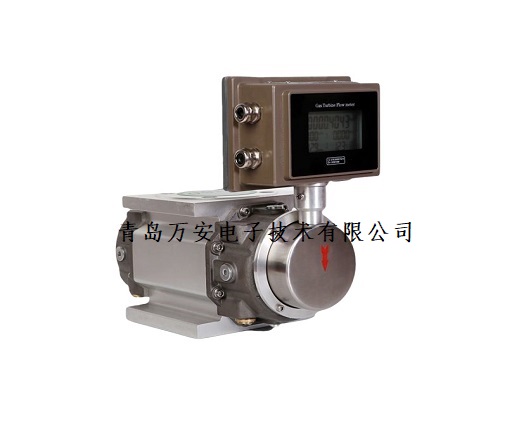

WF-LLQ-C氣體腰輪羅茨流量計
WF-LLQ-C氣體腰輪羅茨流量計概述
氣體腰輪羅茨流量計是集流量、溫度、壓力檢測功能于一體,并能進行溫度、壓力自動補償?shù)男乱淮髁坑?,該流量計基于容積式測量原理,用于精計量流經封閉管道的氣體總量。流量計基型由羅茨流量傳感和流量積算儀(二次表)兩部分組成。該流量計采用先進的單片機技術和微功耗高新技術,能對被測介質進行壓力機內設置和溫度自動跟蹤補償運算,并直接顯示標準狀態下的體積總量。
氣體腰輪羅茨流量計應用領域
餐飲、賓館等行業的燃?xì)馍虡I(yè)核算,輸配管網燃?xì)庥嬃?,燃?xì)庹{(diào)壓站計量,工業和民用鍋爐等燃?xì)庥嬃?,也可用作丙烷、氮氣、工業惰性氣體等各種無腐蝕性氣體標準流量計。
氣體腰輪羅茨流量計產品性能
■精度高,重復性好。內部轉子經精密加工和平衡測試,無接觸旋轉,良好的油潤滑,確保流量計精度不變,工作壽命長。
■無直管段要求,可以安裝在環境狹窄的場合。
■始動流量小,量程比寬,適合于計量符合變動大的氣體流量。
■計量精度不受壓力和流量變化的影響,性能穩定,壽命長。
■配置RS-485通訊接口和IC卡專用信號集中器配套,便于數據的集中采集和實時管理。
■整機功耗低,僅憑一節2#3.6VDC鋰電池供電,可連續工作五年以上。
■就地顯示流量值,并帶多種信號輸出功能。
■液晶顯示器,可顯示標準累積流量、標準體積流量、工況體積流量百分值、介質溫度、壓力值
■具有實時數據存儲功能,防爆標志為ExibllCT4
氣體腰輪羅茨流量計結構
1、智能流量轉換器 2、流量傳感器 3、壓力傳感器 4、溫度傳感器 5、氣體腰輪流量計(機械)
氣體腰輪羅茨流量計始動流量及流量上限
型規格號 | 公稱 通徑 DN (mm) | 量程比 | 流量 范圍 (m3/h) | 始動 流量 m3/h | Qmax時 壓力損失 Pa | 工作 壓力 MPa | 公稱 壓力 MPa | 材質 |
LLQ-20 | 25 | 20:1 | 1-20 | 0.07 | 110 | 0.6 1.0 | 1.6MPa | |
LLQ-40 | 40 | 40:1 | 1-40 | 0.06 | 140 | |||
LLQ-60 | 50 | 65:1 | 1-65 | 0.07 | 120 | |||
LLQ-85 | 50 | 70:1 | 1.2-85 | 0.07 | 160 | |||
LLQ-100 | 80 | 70:1 | 1.5-100 | 0.06 | 170 | |||
LLQ-150 | 80 | 120:1 | 1.2-150 | 0.05 | 150 | |||
LLQ-200 | 80 | 70:1 | 3-200 | 0.15 | 180 | 0.6
| ||
LLQ-250 | 100 | 80:1 | 3-250 | 0.16 | 190 | |||
LLQ-300 | 100 | 120:1 | 2.5-300 | 0.12 | 200 | |||
LLQ-350 | 100 | 110:1 | 3-350 | 0.15 | 300 | |||
LLQ-450 | 100 | 110:1 | 4-450 | 0.11 | 400 | |||
LLQ-500 | 100 | 125:1 | 4-500 | 0.11 | 500 | |||
LLQ-650 | 150 | 80:1 | 8-650 | 0.65 | 560 | |||
LLQ-800 | 150 | 80:1 | 10-800 | 0.65 | 580 | |||
LLQ-1000 | 150 | 90:1 | 11-1000 | 0.8 | 600 |
