產品介紹
WF-TMF系列熱式氣體流量計是一種無須溫度、壓力補償就能方便而且準確地監測在管道中流動的空氣、氮氣、氫氣、氧氣、氯氣、天然氣、煙道氣、沼氣和其它各種氣體質量流量的新型流量計量、監控儀表。由于它結構型式的多樣靈活,可滿足使用現場的不同需求。尤其是插入式流量計,使困難的大管徑、低流速的流量測量變得簡單了。
熱式氣體量計術參數
1、測量范圍:0.5—100Nm/s (20℃,101.33KPa)
2、準確度: ±1%的讀數 ±0.5%滿量程
3、量程比:通常100:1(取決于標定流量的范圍)
4、管徑范圍: 15mm~6000mm
5、應用范圍: 適合各類單一或混合氣體。含塵、含沙、含濕氣、各種腐蝕性氣體
6、環境溫度范圍: -40℃~+85℃(無顯示); -30℃~+70℃(有顯示); 濕度小于90%RH
7、介質溫度范圍: -40℃~+100℃;-40℃~+200℃; -40℃~+450℃;-40℃~+510℃
8、傳感器直徑:ф3、ф2.5
9、插入式傳感器探桿直徑:ф19(標準)、ф16、ф12
10、傳感器材質:316不銹鋼、哈氏合金、鈦
11、探桿材質(保護套): 316不銹鋼(標準)、哈氏合金
12、雙向測量介質流量
13、模擬量輸出:流量:4-20mADC, 溫度:4-20mADC, 最大負載:1000Ω
14、累積脈沖量輸出
15、鍵入12段非線性修正,內置10段非線性修正
16、通訊:串口輸出RS232/RS485
17、供電電源:24VDC/600mA;220VAC/2W;110VAC/3W
18、報警:1-2路繼電器輸出、5A/220V、5A/30VDC、鍵入設定??
19、大屏幕LCD顯示:七位瞬時流量,八位累積流量
20、過程壓力:1.6Mpa(最大20MPa)

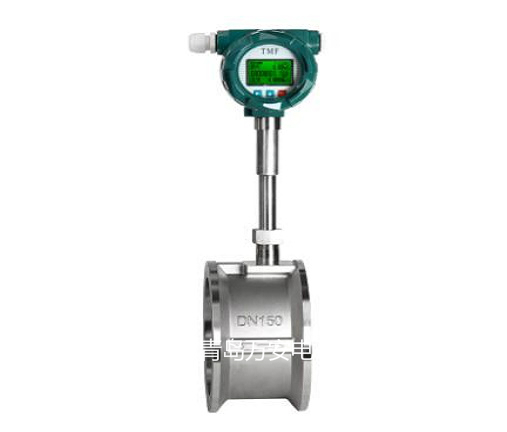

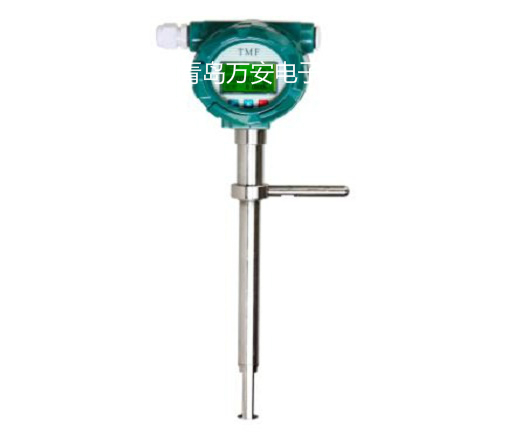

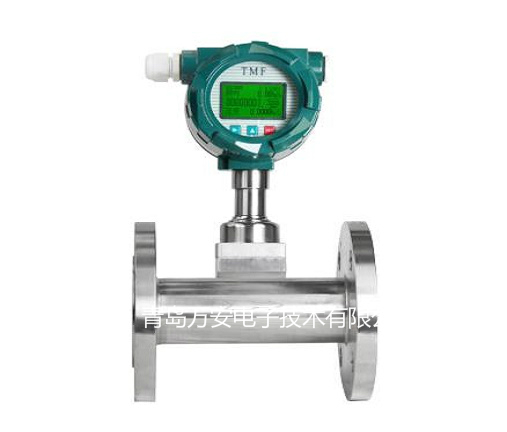

21、安裝工藝形式:插入式(卡套、卡套+球閥、法蘭連接)適用于DN80以上的管道安裝,管道式(法蘭、螺紋連接)適用于DN15以上的管道安裝。
22、防爆等級:本安型(iaⅡCT5)、隔爆型(ExdⅡCT4)
23、防護等級:IP65
熱式氣體流量計應用場合
公用工程--電、氣、水處理的監控
管道的氣體:通用系統;沼氣;煤氣;天然氣;液化氣;鍋爐預熱空氣。
石油與天然氣工業
能量交換;填井氣回收;燃氣計量;氣體質量分析;泄漏氣測試;天然氣測量;火炬氣的監控。
電力行業
燃料系統中氣體分配過程中的氣體測量;鍋爐及輔助系統中各種氣體的測量;燃氣爐上氣體測量;氫氣測量;電廠高爐的一次風二次風的測量。
化學行業
煙氣循環監測;采樣系統中氣體流量計量;引風機的氣體流量計量;化肥廠氨氣測量;電池工廠各種氣體流量測量。
冶金行業
鋼鐵廠加氣測量;煉鐵廠高爐煤氣的測量;焦化廠焦爐煤氣的測量;軋鋼廠加熱爐燃氣(高爐煤氣、焦化煤氣、天然氣等)的測量控制;熱處理淬火爐的氫、氧、氮等氣體的控制。
紙漿與造紙行業
廢水處理系統中氣體的流量;煙道流量控制;過路回收二次/三次空氣;鍋爐的燃氣和空氣送風測量。
食品及醫藥行業
加工操作中新鮮空氣的加入;啤酒廠中二氧化碳的處理;瓶子消毒器中熱空氣的流量;熱氧化過程中氣體流量測量;通風系統;鍋爐進氣、廢氣、過程控制。
環保行業
沼氣利用過程中的氣體測量;氯氣處理過程中氯氣氣體測量;污水處理過程中曝氣池的氣體測量;煙筒道排氣監測SO2和NOX的排量。
其他行業
工廠壓縮空氣測量;煤粉燃燒過程粉/氣配比控制燃料;水泥工業舒適磨粉機排放熱氣流量控制。
