產品介紹

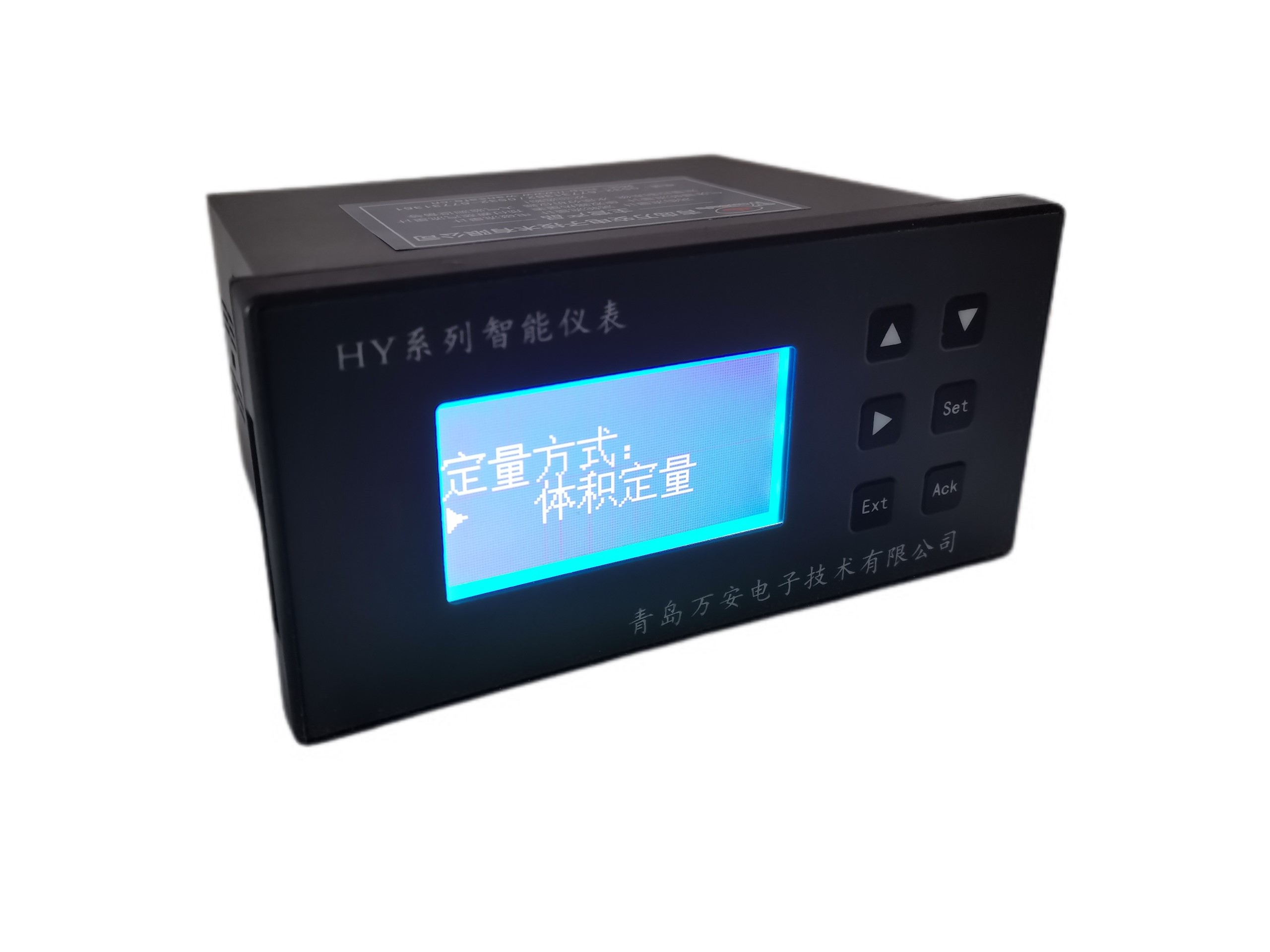

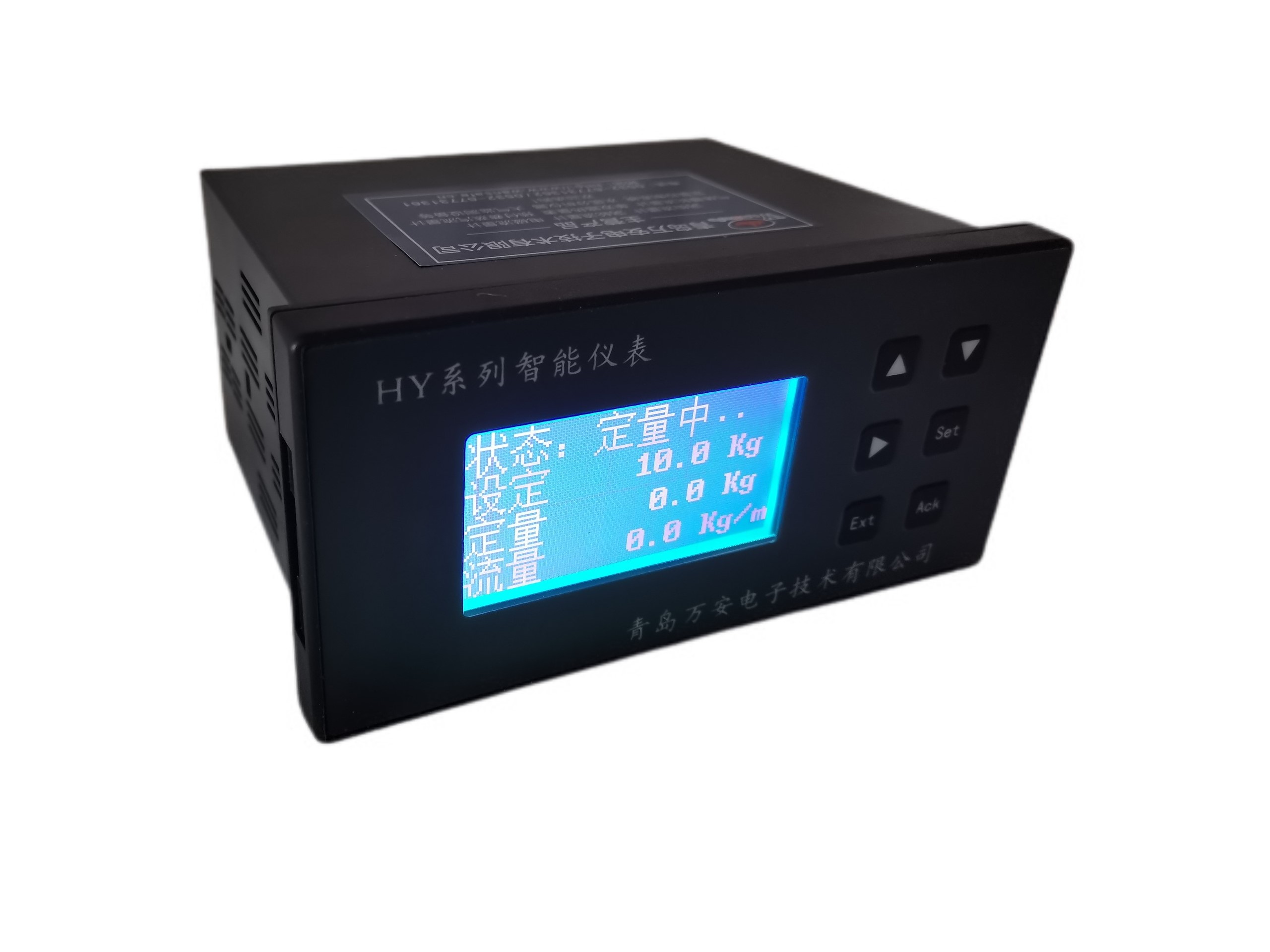

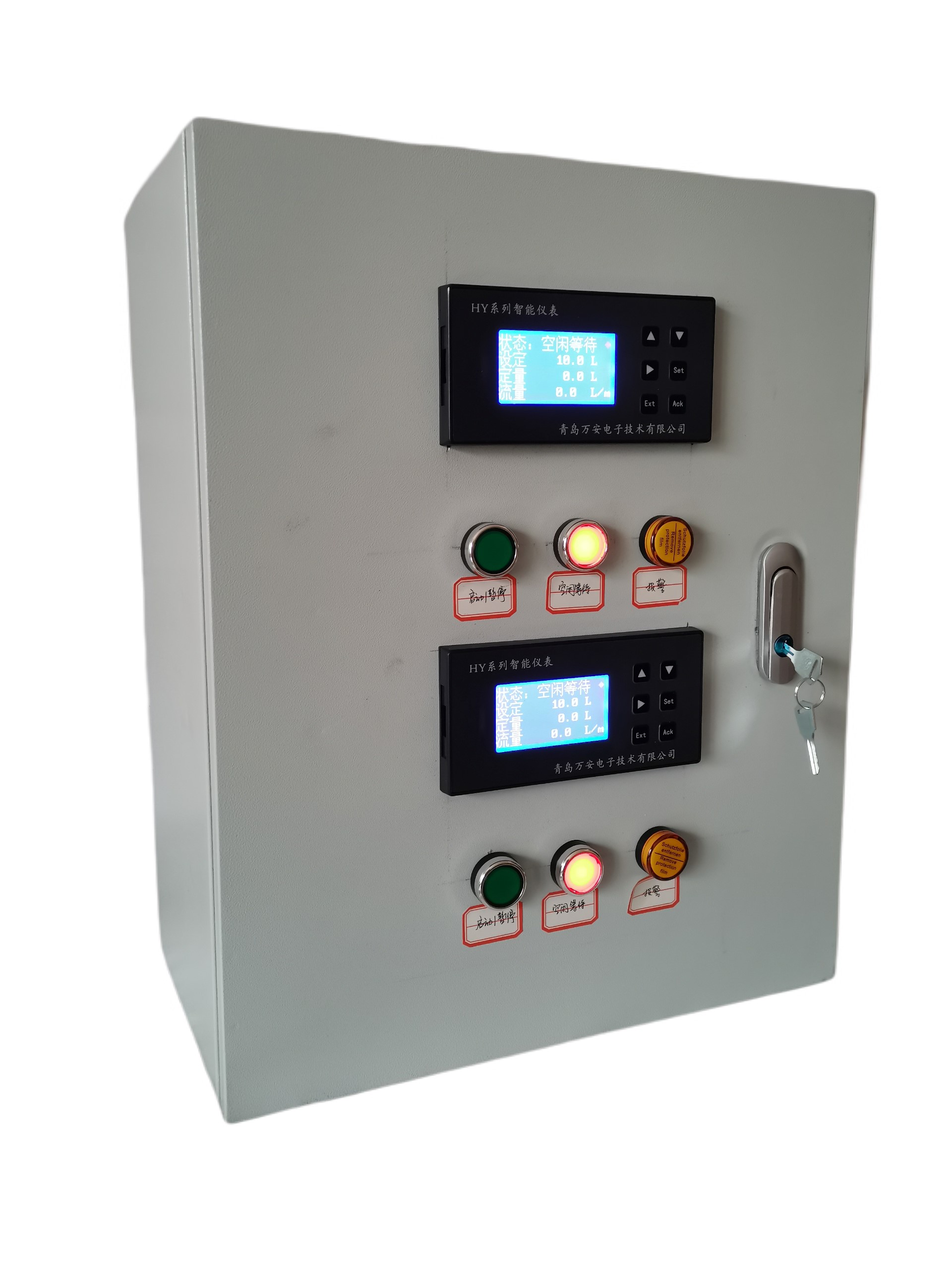

青島萬安HY系列流量定量控制儀與流量傳感器及控制流量通斷的執行機構(一般是電磁通斷閥)一起,組成完整的流量定量控制系統。
特點:
1、輸入信號分為頻率脈沖輸入型和流量變送信號輸入型。
2、流量傳感器發出的頻率脈沖信號(頻率脈沖輸入型)/流量傳感變送器輸出的4—20mA電流信號(流量變送信號輸入型),根據已設定好的儀表系數/流量量程、介質密度等,實現流量的定量控制功能。
3、具有瞬時流量顯示、總量累積、當天總量累積、當月總量累積存儲及歷史記錄查詢等功能。
4、RS-485串行接口,上位機可通過Modbus_RTU協議與之通信。
青島萬安HY系列流量定量控制儀主要技術參數
1、儀表輸入信號:
(1)流量脈沖信號: 頻 率:0~5KHz;占空比:35~65%;幅 值:3.5~24V
(2)流量變送器輸出信號:4—20mA
2、量程范圍 0--50000L/h(50m3/h)
3、控制輸出:1~2 路電磁繼電器觸點開關,容量220V/ 2A
4、定量方式:體積定量或質量定量。體積單位: 升;質量單位:千克。(也可按用戶要求設計定量單位,如 0.01Kg、0.01L等)
5、定量: 99999.9 Kg (或L)
6、掉電數據保護功能
7、2000次定量記錄(按日期查詢),1000天日總量(按月查詢),42個月總量保存查詢(順序查詢)
8、通訊功能(可選) :RS-485,ModBus RTU軟件協議
9、4~20mA輸出功能(可選)
10、外形尺寸:160x80x120 mm 開孔尺寸;;154x75 mm
11、儀表供電:180~265VAC,45~65Hz,(其他供電方式如DC24V可在訂貨時提出)
青島萬安HY系列流量定量控制儀通信協議
接口標準:RS--485
協 議:Modbus RTU:
設備地址:01~247
波 特 率:2400、4800、9600、19200、38400、115200
數 據 位:8
停 止 位:1、2
校 驗:無
密 度:40001 整型 3小數位
設 定:40002 無符號長整型 1小數位
定 量:40004 無符號長整型 1小數位
儀表量程:40006 無符號長整型 3小數位
流 量:40008 無符號長整型 1小數位
累積流量:40101 無符號長整型 1小數位
定量按鈕: 00002
空閑按鈕: 00003
空閑狀態標志:00101
定量狀態標志:00102
暫停狀態標志:00103
完成狀態標志:00104
青島萬安電子技術有限公司主營產品:渦街流量計,電磁流量計,渦輪流量計,顯示儀表,熱量表,差壓式儀表,分析儀器,水質監測設備,壓力儀表等,以及承接電氣自動化項目。歡迎來電咨詢。
熱線電話:0532-67731362 /0532-67731361
