產品介紹
氣體羅茨流量計是一種高精度、高可靠性、寬范圍度的氣體監測和計量儀表。

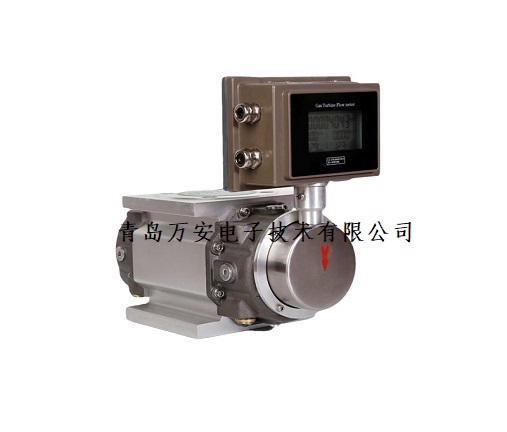

智能氣體羅茨流量計是在羅茨流量計基礎上集成流量、溫度、壓力傳感器和智能化儀表的新型流量計。是測量天燃?xì)?、城市煤氣、丙烷、氮?dú)?、工業惰性氣體等非腐蝕性氣體的的理想儀表。
產品的主要特點:
1、寬量程:
根據不同規格,可達到1:216
2、低始動流量:
根據不同規格,zui低始動流量可達到0.04m3/h。
3、高精度、高重復性:
長期精度不受介質的影響,長期運行,精度穩定。
4、壓力損失?。?/span>
根據不同規格,壓力損失為0.08kPa-0.58kPa。
5、采用先進的微機技術與高性能的集成芯片,整機功能強大,性能優越.
6、結構緊湊:
壓力傳感器、溫度傳感器、流量傳感器全部內置,使結構更加緊湊。
7、數字壓力溫度傳感器
數字溫度傳感器和數字壓力傳感器配置,單獨校準與檢定,更換、維護和使用方便。
8、分段修正
按流量頻率信號,可將儀表系數分六段自動進行線性修正,提高儀表的寬范圍精度.
9、完整數據存儲功能,
采用E2PROM數據存儲芯片,保存用戶參數、廠家參數,及時的數據保存功能,可防止突然掉電時數據丟失,在停電狀態下,內部參數可永久性保存。
10、基本輸出完整。
智能流量計帶有基表脈沖輸出、工況或標況脈沖信號輸出,和標定脈沖輸出。RS485接口輸出,也可根據用戶需要輸出4~20mA標準模擬信號。
11、數據追溯管理
實時數據庫,通過RS-485通訊接口,可查詢分析。
流量計量計規格、基本參數和性能指標。
(表1)
型規格號 | 公稱 通徑 DN (mm) | 量程比 | 流量 范圍 (m3/h) | 始動 流量 m3/h | Qmax時 壓力損失 Pa | 工作 壓力 MPa | 公稱 壓力 MPa | 材質 |
LLQ-20 | 25 | 20:1 | 1-20 | 0.07 | 110 | 0.6 1.0 | 1.6MPa | |
LLQ-40 | 40 | 40:1 | 1-40 | 0.06 | 140 | |||
LLQ-60 | 50 | 65:1 | 1-65 | 0.07 | 120 | |||
LLQ-85 | 50 | 70:1 | 1.2-85 | 0.07 | 160 | |||
LLQ-100 | 80 | 70:1 | 1.5-100 | 0.06 | 170 | |||
LLQ-150 | 80 | 120:1 | 1.2-150 | 0.05 | 150 | |||
LLQ-200 | 80 | 70:1 | 3-200 | 0.15 | 180 | 0.6
| ||
LLQ-250 | 100 | 80:1 | 3-250 | 0.16 | 190 | |||
LLQ-300 | 100 | 120:1 | 2.5-300 | 0.12 | 200 | |||
LLQ-350 | 100 | 110:1 | 3-350 | 0.15 | 300 | |||
LLQ-450 | 100 | 110:1 | 4-450 | 0.11 | 400 | |||
LLQ-500 | 100 | 125:1 | 4-500 | 0.11 | 500 | |||
LLQ-650 | 150 | 80:1 | 8-650 | 0.65 | 560 | |||
LLQ-800 | 150 | 80:1 | 10-800 | 0.65 | 580 | |||
LLQ-1000 | 150 | 90:1 | 11-1000 | 0.8 | 600 |
流量計安裝尺寸(見表3)
型號規格 | 公稱通徑 DN | A | C | W | H | 法蘭 | |
(mm) | (mm) | (mm) | (mm) | C1 | n-d | ||
LLQ-20 | 25 | 235 | 90 | 105 | 128 | φ85 | 4-M12 |
LLQ-40 | 40 | 307 | 120 | 105 | 128 | φ110 | 4-M16 |
LLQ-60 | 50 | 385 | 140 | 185 | 172 | φ125 | 4-M16 |
LLQ-85 | 50 | 420 | 156 | 185 | 172 | φ125 | 4-M16 |
LLQ-100 | 80 | 460 | 175 | 185 | 172 | φ160 | 8-M16 |
LLQ-150 | 80 | 490 | 190 | 185 | 172 | φ160 | 8-M16 |
LLQ-200 | 80 | 485 | 185 | 235 | 246 | φ160 | 8-M16 |
LLQ-250 | 100 | 565 | 230 | 235 | 246 | φ180 | 8-M16 |
LLQ-300 | 100 | 565 | 230 | 235 | 246 | φ180 | 8-M16 |
LLQ-350 | 100 | 565 | 230 | 235 | 246 | φ180 | 8-M16 |
LLQ-450 | 100 | 655 | 275 | 235 | 246 | φ180 | 8-M16 |
LLQ-600 | 100 | 655 | 275 | 235 | 246 | φ180 | 8-M16 |
LLQ-650 | 150 | 640 | 293 | 450 | 380 | φ240 | 8-M20 |
LLQ-800 | 150 | 640 | 293 | 450 | 380 | φ240 | 8-M20 |
LLQ-1000 | 150 | 705 | 352 | 450 | 550 | φ240 | 8-M20 |
LLQ-1600 | 200 | 765 | 401 | 450 | 550 | φ295 | 8-M20 |
