產品介紹

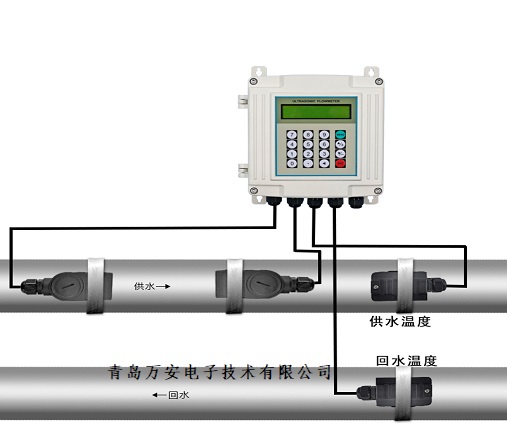

外夾式超聲波熱量表由一體主機和外夾式傳感器組成。TDS-100F1AB型固定外夾式超聲波熱量表只需將外夾式傳感器粘貼在管道表面即可完成各種液體的流量測量,廣泛應用于工業現場中各種液體的在線流量計量。與傳統流量計相比,它無需斷管斷流,安裝方便快捷,真正實現了無損安裝。此款產品經過各行業25年使用,經典款。
準確度:1.0%時差分辨率40皮秒
重復性:0.2%
流速上限:12m/s
測量周期:500mS (每秒2次,每個周期采集128組數據)
測量原理:超聲波時差原理,4字節IEEE754浮點運算
顯示接口:可連接2×10背光型漢字或者2×20字符型液晶顯示器
操作:外接4鍵或16鍵輕觸鍵盤以及PC計算機設參軟件
外夾式超聲波熱量表詳情:
1、工作電源:85-264VAC和隔離24VDC雙電源輸入接口。
2、功 耗:工作電流為50mA (不連接鍵盤顯示和蜂鳴器不響的條件下)。
3、信號輸出:1路標準隔離RS485輸出,
1路隔離4-20mA或0-20mA有源輸出
1路OCT輸出 (脈沖寬度6~1000ms間可編程,出廠默認200ms) 。
1路隔離繼電器輸出,可輸出正、負、凈累計脈沖和各種報警信號
4、信號輸入:兩路三線制PT100鉑電阻輸入回路,可實現熱量計量功能(焓差法)3路4-20mA輸入可選,準確度0.1% ,可輸入壓力、液位、溫度等信號,也可以作為數字接口使用。
5、顯 示:2×10背光型漢字或者2×20字符型液晶顯示器(中英文雙語可選擇)。
6、操 作:4×4輕觸鍵盤窗口化操作。
7、其它功能:自動記憶前512日、前128個月、前5 年的累積流量和工作狀態;自動記憶前64次上、斷電時間和流量并可實現自動或手動補加;并可以通過MODBUS協議讀出。
8、防護等級:IP67 。
