產品介紹
雙路溫度壓力導熱油熱量表

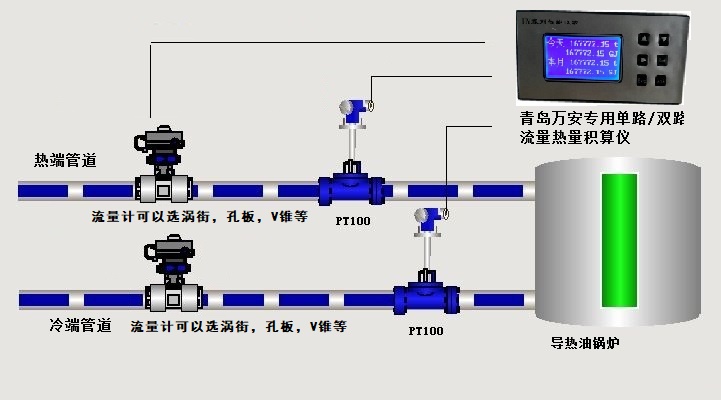

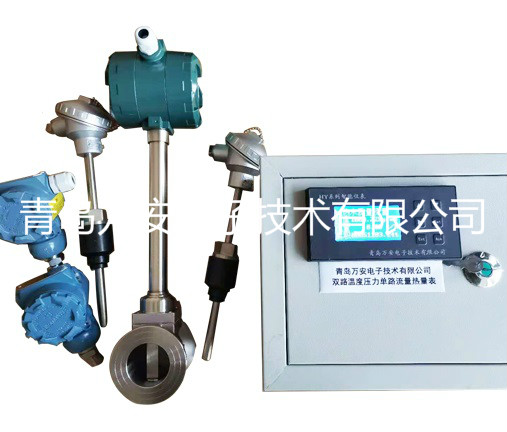

導熱油熱量表包含一臺渦街流量傳感器,兩支熱電阻采集溫度信號,兩支壓力變送器采集壓力信號,一臺熱量表。顯示兩路溫度,兩路壓力,一路流量。如果現場工況需要,可以分別在冷端和熱端各安裝一臺渦街流量傳感器,熱量表就可以顯示兩路的溫度,壓力,流量。
WF-LUGB渦街流量傳感器簡介
渦街流量計屬于速度式流量計,基于卡門渦街原理而研制,可廣泛用于測量液體,比如,自來水,導熱油等。氣體和蒸汽(飽和蒸汽,過熱蒸汽)的體積流量和質量流量。渦街流量計廣泛用于石油,化工,輕工,動力供熱,環保,市政,電力等行業。
WF-LUGB渦街流量傳感器特點
1、蒸汽,氣體,液體均能測量
2、壓力損失小
3、測量體積流量時不需要補償
4、結構簡單,無運動磨損的部件
5、精度高,可靠性高,不需要現場調試
6、安裝簡單,維護方便
7、可進行遠距離傳輸流量信號,與計算機聯網,實現集成管理
WF-LUGB渦街流量傳感器技術指標
1、測量流體:飽和蒸汽,過熱蒸汽,壓縮空氣,一般氣體,液體等等
2、額定壓力:1.6Mpa,2.5Mpa,4.0Mpa及以上
3、表體材質:304不銹鋼
4、輸出信號:脈沖信號,電流信號
5、電氣接口:M20*1.5
6、環境溫度:-20-60度
7、流體溫度:-20-350度
8、精度等級:液體1.0級,氣體1.5級
9、供電電源:12-24VDC
WF-LUGB渦街流量傳感器流量范圍:
WF-LUGB渦街流量傳感器選型指南
傳感器口徑不同,其測量范圍也不同,確定流體在管道的大體的流量范圍,然后選擇合適的配置。
WF-YBY擴散硅壓力變送器性能參數
測量介質 | 氣體、液體、油等與接觸部分材質相兼容的介質 |
測量形式及范圍 | 表壓(G)---(0~60)MPa,---(0~0.5)KPa |
絕壓(A)---(0~60)MPa,---(0~5)KPa | |
負壓(B)---(-100KPa~60)MPa, ---(-0.2~0.2 )KPa | |
精度等級 | 0.5 |
過載能力 | 量程的2-5倍 |
長期穩定性 | 小于0.25%FS/年,小于0.5%FS/年 |
供電電源 | 15~36 VDC(標定電壓24VDC) |
輸出信號 | (4~20)mA(二/三線制)、(0~10/20)mA |
工作溫度 | -40~80℃ |
過程連接 | M20×1.5外螺紋或用戶注明 |
防護等級 | IP65 |
壓力變送器輸出4-20Ma信號給熱量表,熱量表顯示壓力值。
熱電阻
輸出電阻信號給熱量表,熱量表顯示溫度值。

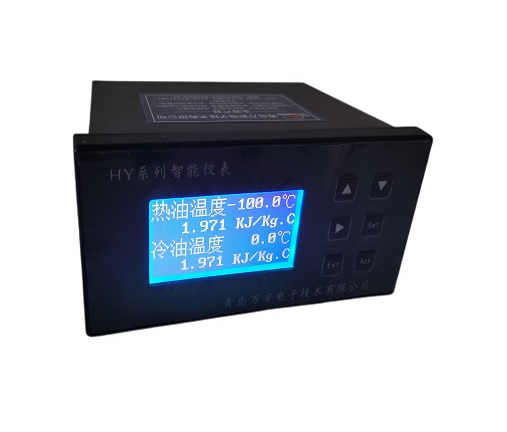

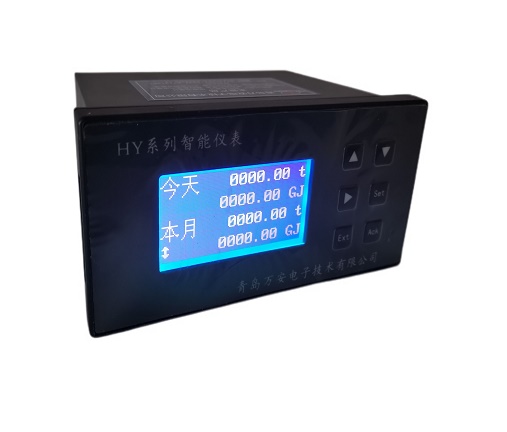

WF-HY系列熱量表參數
1、精度
溫度檢測精度 ≤±0.5℃ 壓力測量精度 ≤±0.5%FS
瞬時流量測量精度 ≤±0.5%FS 累積量精度 ≤±1%
2、儀表輸入信號
溫度:1—300℃(Pt100鉑熱電阻,三線制)
流量: a)體積4—20mA(二線制/三線制)流量變送信號
b)頻率脈沖流量信號:9999 Hz
c)差壓4—20mA(二線制/三線制)流量檢測信號
壓力:4—20mA(二線制/三線制)壓力變送信號
3、停電信息記錄:35次,循環存儲
4、采樣周期:1 S(對于如渦街流量計頻率流量信號,計頻率周期可以設定)
5、熱量定時存儲: 9000次,可選擇時間間隔,循環存儲
6、流量/熱量日累積存儲:500次(即近500天),循環存儲
7、流量/熱量月累積存儲:24次(即近24個月),循環存儲
8、供 電 180—260Vac,47—55Hz,﹤10VA
9、對外供電:24Vdc,100mA
10、外形尺寸:160x80x120 mm 開孔尺寸;;154x74 mm
11、通訊協議
電氣接口:RS--485
軟件協議:Modbus RTU
設備地址:01~247
波 特 率:2400、4800、9600、19200、38400、115200
數 據 位:7、8
停 止 位:1、2
校 驗:無、奇或偶校驗
熱端溫度:30001 整型 1小數位 ℃
冷端溫度:30002 整型 1小數位 ℃
熱端壓力:30003 整型 3小數位 MPa
冷端壓力:30004 整型 3小數位 MPa
停電次數:30005 無符號整型
停電小時:30006 無符號整型
停電分鐘:30007 無符號整型
流 量:30008 長整型 2小數位 m3/h
供熱流量:30010 長整型 2小數位 GJ/h
累積供水:30012 無符號長整型 2小數位 t
累積供熱:30014 無符號長整型 2小數位 GJ
如從1#地址積算儀讀出上述數據的命令幀為:
01 04 00 00 00 0f b0 0e
青島萬安電子技術有限公司主營產品:渦街流量計,電磁流量計,渦輪流量計,顯示儀表,熱量表,差壓式儀表,分析儀器,水質監測設備,壓力儀表等,以及承接電氣自動化項目。歡迎來電咨詢。
熱線電話:0532-67731362 /0532-67731361
